リニアシャフト

シャフト

NBスライドシャフトはスライドブッシュと組み合わせて使用する丸軸です。高度な加工技術、焼入れ技術により高品質な製品をご提供致します。

シャフト

特長

Features

ブッシュの内輪としてのスライドシャフト加工で培った高度の加工技術、焼入れ技術を回転運動に発展させ、スピンドルシャフト、ロールシャフト、一般機械用シャフトに至るまであらゆるシャフト加工に対応します。

高度の加工技術

長年の加工技術の蓄積によって、段付、ネジ、タップ等の単純な加工から、スピンドル、高速回転軸等の高度な加工技術を要するものまで、幅広い範囲で高精度な加工ができます。また長尺の研削や、穴ぐり加工にも対応しています。

耐摩耗性に優れている

耐摩耗性に優れた高炭素クロム軸受鋼(SUJ2)とマルテンサイト系ステンレス鋼(SUS440C相当)を使用し、焼なまし、焼入れ、焼戻しを行なっています。NBの優れた熱処理技術により、円周方向、軸方向いずれに置いても均一でむらのない硬化層を実現しています。(写真参照)

硬化層断面

特殊仕様

顧客図面による各種加工シャフト。SCM材、SKS材などの材質から熱処理、特殊表面処理まで顧客要望に沿って対応します。

豊富なバリエーション

SN形、SNS形、SNT形、母線上タップシャフト(SNB、SNSB形)フリーダムS図面によるスピンドル、ロールシャフト加工

表面粗さ

精密研削加工により表面粗さ0.4Ra以下に仕上げています。

FITシリーズ

NBスライドブッシュとスライドシャフトを精密研削加工でラジアルすきま調整することにより、ガタツキが少なく且つスムースな動きの直線運動を実現できます。

フリーダムS

フリーダムSは、材質や形状を標準化および記号化したシャフトです。
手配時の図面が不要となり、短納期にて対応しております。

形式

Type

SN形/SNS形/SNT形(NBシャフト)

SN形/SNS形/SNT形(NBシャフト)

SN形/SNS形/SNT形(NBシャフト)

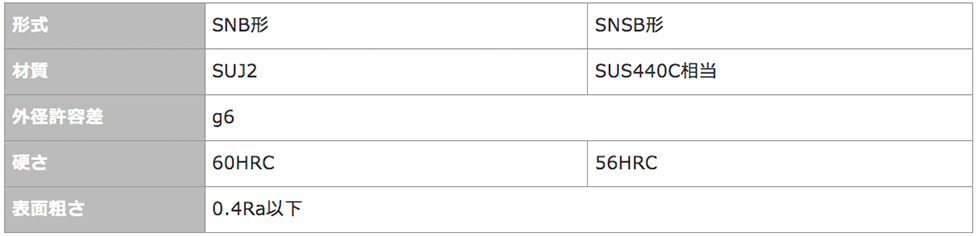

SNB形/SNSB形(母線上タップシャフト)

SNB形/SNSB形(母線上タップシャフト)

SNB形/SNSB形(母線上タップシャフト)
