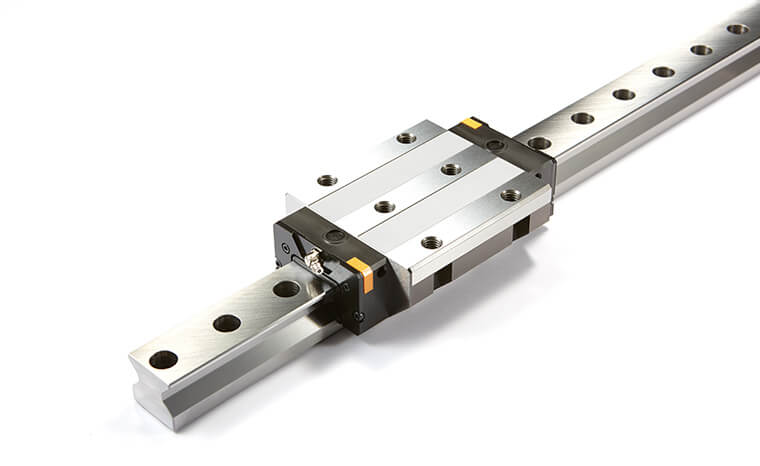

ローラーガイド EXRAIL
NBローラーガイドEXRAILは転動体にニードルローラーを採用し高剛性、高運動精度、高減衰性を実現した新時代の直線運動軸受です。精密工作機械をはじめとする重荷重・精密駆動用途に幅広く対応します。

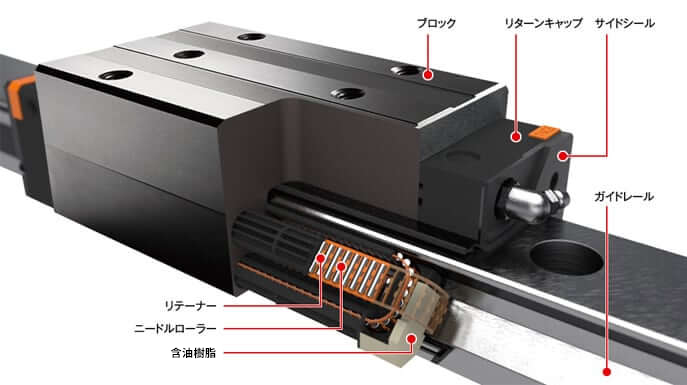

構造
Structure

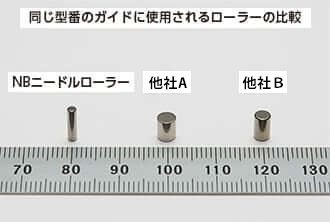

ニードルローラーの採用
転動体にニードルローラーを採用したことにより、有効ローラー数の大幅な増加とローラーの接触面を広くすることが可能となり、高剛性、高運動精度、高減衰性を実現しました。

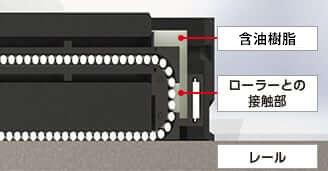

メンテナンスフリー機構
含油樹脂を標準装備しています。樹脂から潤滑油が徐々に供給されることで給脂間隔を延長し、設備保全の工数やコスト削減に寄与します。

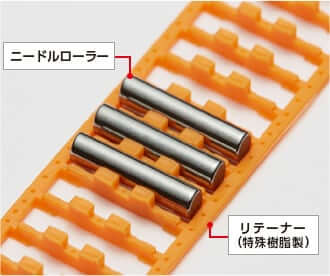

リテーナ搭載
リテーナの搭載により、スキューの抑制、ローラー同士のせり合いを解消し、スムースな循環を実現しました。

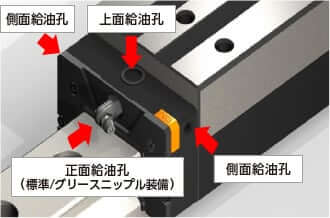

多方向からの給油に対応
正面・上面・側面の3方向に給油孔をそれぞれ配置することで、給油作業の柔軟性が向上しました。

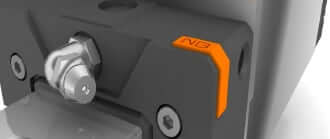

品質を約束する「証」、ブランド・バッジ
EXRAILを手にした時に、まず目に飛び込んでくるオレンジ色のブランド・バッジは、最終製品の価値を左右する部品としての、品質を約束する「証」です。
特長
Features

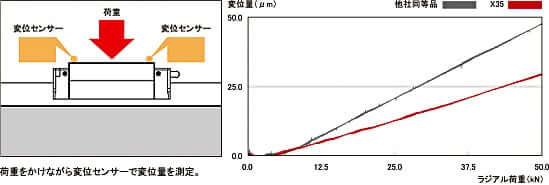

高剛性
小径ニードルローラーを多数配置したことで各ローラーに作用する荷重が分散され変位が小さくなることにより他社品の約1.5倍もの剛性を実現しました。

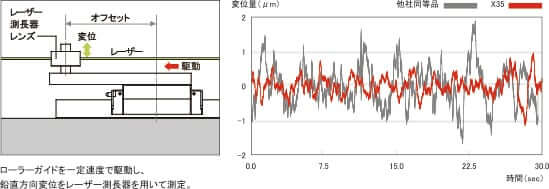

高運動精度
負荷を受けるローラーが小径で多数になったことで(※)転動体通過振動が従来の1/2以下に低減。
(※)転動体通過振動:荷重を支える転動体の位置や総数の変化に起因するブロックの周期的姿勢変化による振動

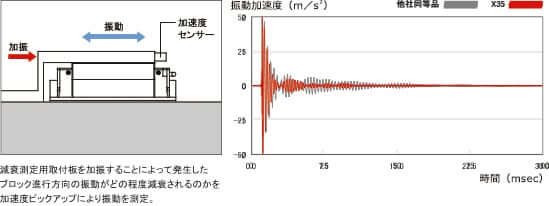

高減衰性
ローラー数増加により動摩擦力が比較的大きくなったことで外力による振動がすばやく収まります。従来の1.5倍以上の減衰性を実現しました。
