FR/FRA形
行程衬套・滑动旋转衬套

FR/FRA型

NB 滑动旋转衬套FR 型具有不受行程限制的可进行直线运动和旋转运动的复合性运动功能的结构。而且相对于传统的滑动衬套来说,滚动体钢球配置于内径全周,虽然外形小,但负载容量较大,刚性也较高。


  • 製品カタログPDFをダウンロード
  • CSDデータをダウンロード

FR型是轴与衬套的组合。衬套是由承受钢球负载的外筒和钢球循环的无负载部分一体化的外筒和循环部分的防护罩构成,设计制作都是以钢球可以圆滑的循环为目的,因此可进行顺畅的复合运动。另外,为了便于安装,我们还准备了在壳体上组装了衬套的FRA型产品。

高负载容量·高刚性

承受负载的轴外周和外筒内部全部配置了钢球,因此可承受较大的负载容量,可以实现高刚性和长寿命。

高精度

光轴与衬套之间的配合公差经过很严格的技术管理,使衬套能够得到高精度的运动。

顺畅的作动

综合性的钢球结构,并采用了轴外周面和外筒内面的负载部位的钢球排列于直线方向的设计,因此无论是直线运动还是旋转运动均可顺畅地进行。

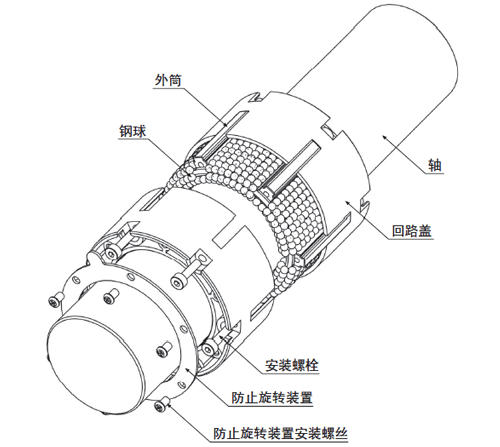

FR型的结构
FR形の構造
