アクチュエータ
BG形
U字形状のガイドレールを採用し、内側にガイドブロックとボールねじナットの機能を併せ持つスライドブロックを配置したことで、従来の位置決めテーブルと比較して大幅なスペースの削減を可能にします。
特長
Features
BG形は、スライドガイドと精密ボールねじを一体化したコンパクトな1軸アクチュエータです。
U字形状のガイドレールを採用し、その内側にガイドブロックとボールねじナットの機能を併せ持つスライドブロックを配置したことで、従来の位置決めテーブルと比較して大幅なスペースの削減を可能にします。またU字形状のガイドレールは曲げモーメントやたわみに対する剛性が大きく、片持ち構造での使用や、機械・装置の構造部材として使用可能です。更に、直線運動部は2条列または4条列4点接触構造を採用しており、大きな負荷容量と高精度・高剛性を実現しました。
調整不要（サポートユニット内蔵）
スライドガイドとボールねじが一体化した構造でサポートユニットも内蔵さりており、複雑な精度調整が不要です。
組立工程の大幅な削減ができます。
省スペース（低断面構造）
U字形状のガイドレールを採用して、その内側にガイドブロックとボールねじナットの機能を併せ持つスライドブロックを配置することでコンパクトな形状を可能にしました。
高精度（確かな精度、確かな保証）
BGシリーズの精度級（P級）で繰返し位置決め精度±1㎛を保証。
BGシリーズのみ検査成績表を添付、実測値が確認できます。
高剛性（ゴシックアーチ形状）
直線運動部は2条列または4条列4点接触構造で高い剛性があります。
また、U字形状のガイドレールは曲げモーメントやたわみに対する剛性が大きく、片持ち構造でも使用できます。
構造
Structure

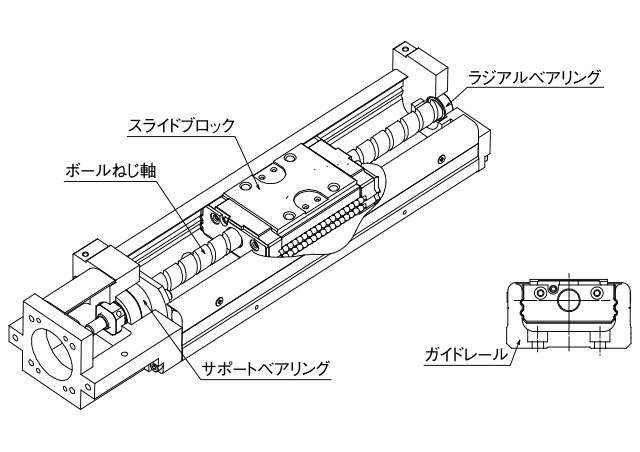

BG形の構造
