ボールねじスプライン

SPBR形/SPBF形

「位置決め」「直線運動」「回転運動」の全てが1セットで可能に!

ボールねじスプライン(SPBR形・SPBF形)

特長

Features

NBボールねじスプラインは1本にボールねじとスプラインの軌道溝を設けた軸と高剛性で高精度なボールねじナットとボールスプライン外筒で構成されています。SPBR形はボールねじナットとボールスプライン外筒に高速回転が可能なアンギュラコンタクトの回転部を一体としたロータリーボールねじナットとロータリーボールスプライン外筒が組合わされています。
SPBF形にはロータリーボールねじナットとボールスプライン外筒が組合わされています。NBボールねじスプラインは1軸で「位置決め」「直線運動」「回転運動」を行うことができ、これらの運動を組合わせることでスパイラル運動やスカラ形ロボット、組立機、ローダーなど様々な機械に使用できます。

NBボールねじスプライン概要

予圧

回転部と直動部の予圧は適正に調整されています。
予圧の変更にも対応いたしますので、NBまでお問合せください。

取扱いの注意

間座は適正に調整してありますので、触らないようにしてください。
ロータリーボールねじナットは、鋼球を保持していないため、軸から抜かないでください。
ボールねじナット本体に取付けるプーリ等は、必ずリターンキャップ用スペーサを使用し固定をしてください。

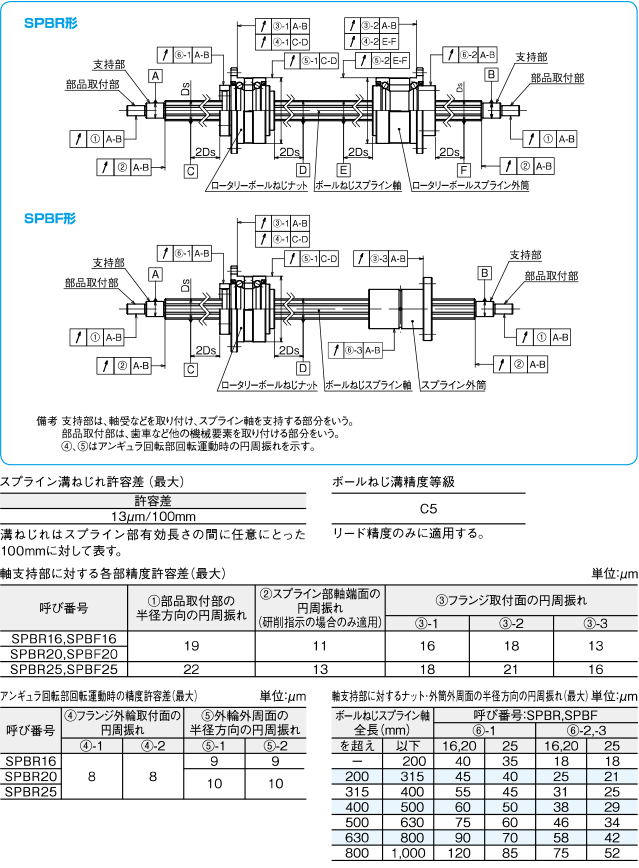

精度

NBボールねじスプラインの精度は、下記のように測定されます。

NBボールねじスプラインの精度

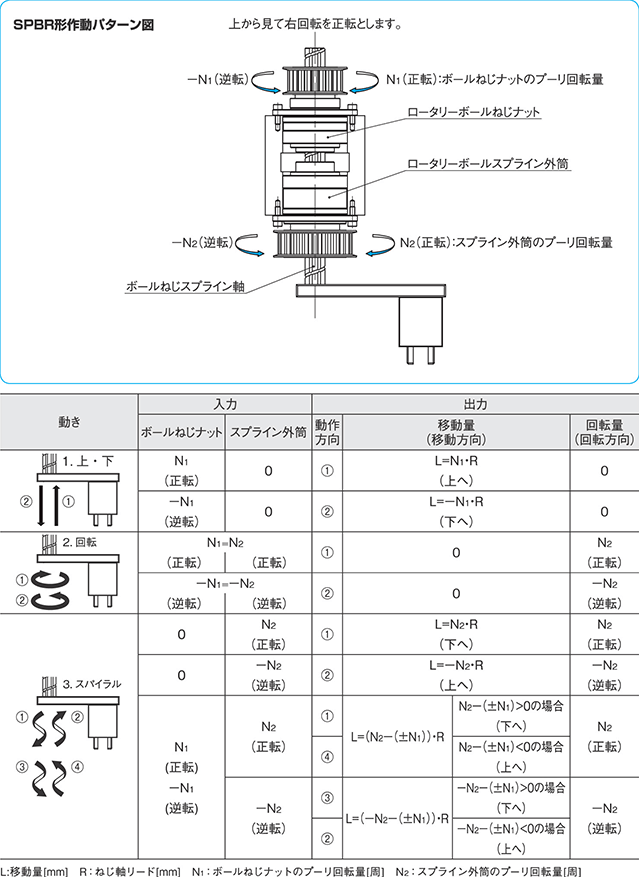

SPBR形作動パターン

SPBR形は1軸で直線運動、回転運動及びスパイラル運動が可能です。

SPBR形作動パターン

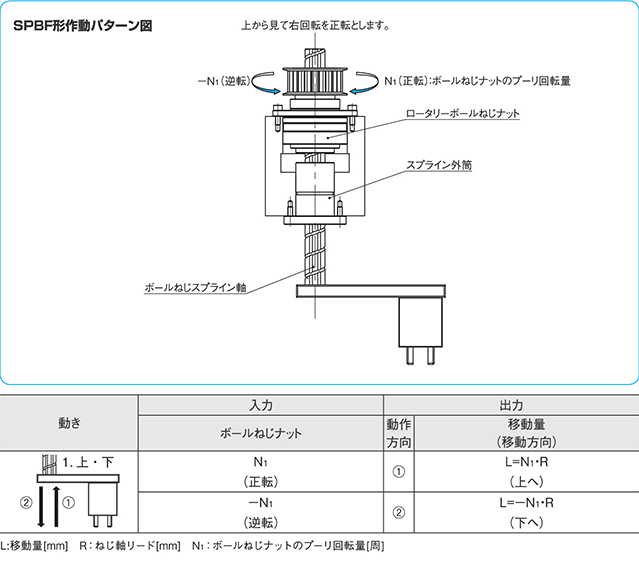

SPBF形作動パターン

SPBF形は直線運動が可能です。

SPBF形作動パターン

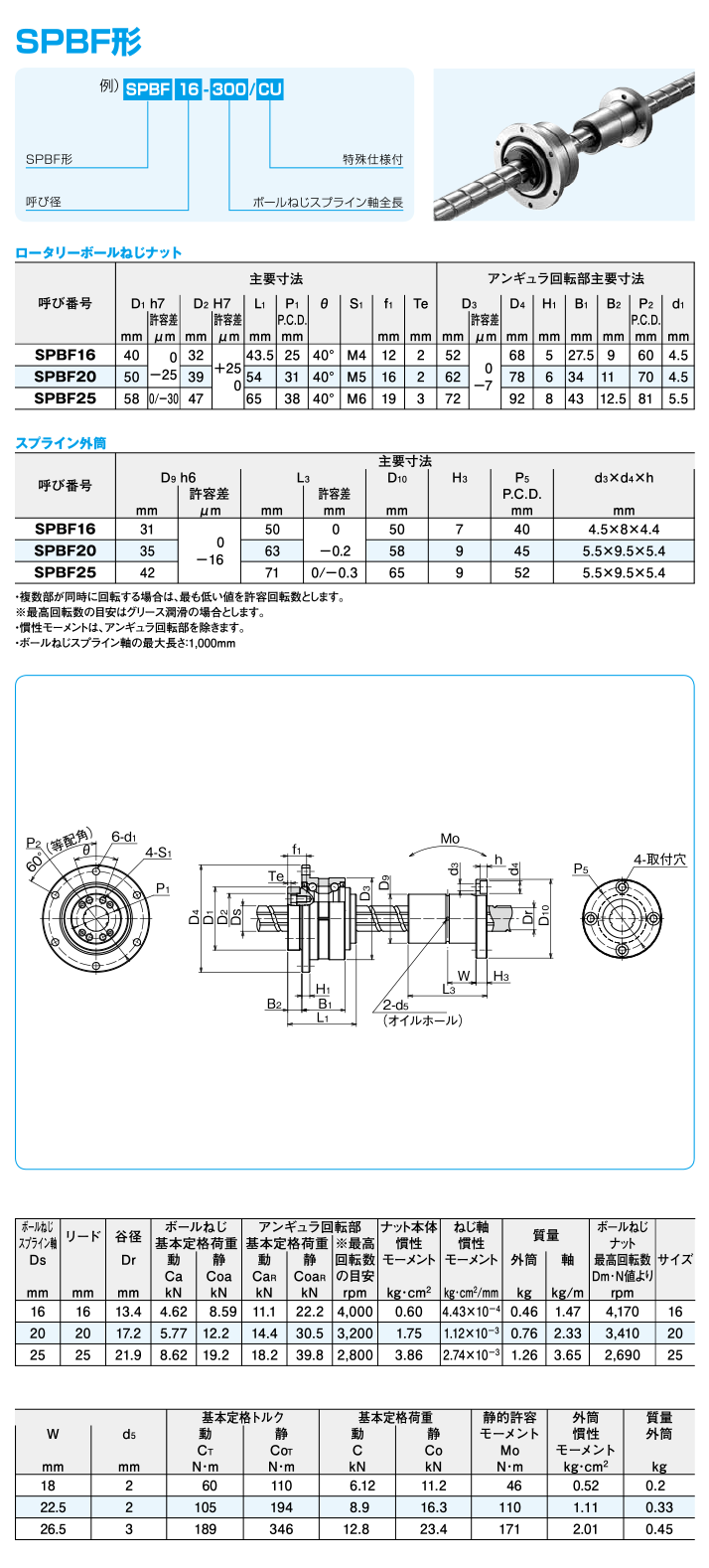

呼び番号構成

呼び番号構成

呼び番号構成
