スライドウェイ・ゴニオウェイ

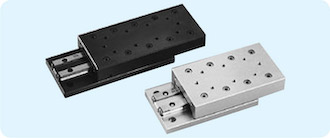

クロスローラーテーブル

NBクロスローラーテーブルはクロスローラーガイドを組み込んだ精密テーブルです。高精度と低摩擦という特長をいかし、電子部品自動組み立て機や光学測定器等で使用されます。

スライドテーブル

スライドウェイを使ったことがないお客様にもわかりやすいように、製品の特長や使い方を説明した資料です。スライドウェイの使用をご検討の際は、是非ご活用ください。

特長

Features

NBクロスローラーテーブルは、高精度に加工されたテーブルとベッドの間にクロスローラーガイドが組み込まれています。テーブル内部にはストッパーが設けられています。

スライドテーブルの特徴




スタッドローラーシステム



NVT(S)形、NYT(S)形の直線運動部にはケージずれ防止を実現したスタッドローラーシステム(クロスローラーガイドNV形)を使用しています。



高精度

クロスローラーガイドの性能を十分発揮させるために、テーブルとベッドの取付面は精密仕上げされてるので、高精度の直線運動が得られます。

低摩擦

非循環方式の採用で摩擦抵抗が少なく、低速から高速まで極めて安定した動作が可能です。





高剛性・コンパクト



クロスローラーガイドの高負荷容量と高剛性という特長を発揮させ、しかも最小の形状になるように設計されています。

調整不要

精度・予圧が最適になるように組み立てられており、面倒な調整が一切必要無く、そのまま使用できます。

取付が簡単

標準化された取付穴がテーブル及びベッドに設けてあり、ボルトで取り付けるだけで簡単に高精度の直線運動が得られます。

形式

Type

NVT・NVTS形 ケージずれ防止機能付き

NV形軌道台を組込んだクロスローラーテーブルです。テーブルとベッドは精密加工されているので高精度が得られ、面倒な精度、予圧の調整などが一切必要無く、そのまま使用できる製品です。NVTS形はアルミ製のテーブルとベッドに耐食形クロスローラーガイドNVS形が組み込まれています。

NVT・NVTS形

NYT・NYTS形 ケージずれ防止機能付き

一体形の軌道台にスタッドローラーシステムを採用した、薄形・コンパクトなクロスローラーテーブルです。タップタイプとザグリ穴タイプ(D形)の2種類が用意されており、使用状況にあわせて選択できます。
耐食形のNYTS形はRリテーナーを除くすべての構造部品をステンレス網で製作しています。

NYT・NYTS形

SVT・SVTS形

精密研削加工されたテーブルとベッドの間にSV形軌道台が組み込まれています。SVTS形はアルミ製のテーブルとベッドに耐食形クロスローラーガイドSVS形が組み込まれています。

SVT・SVTS形

SYT・SYTS形

一体形の軌道台を使用した薄形・コンパクトなクロスローラーテーブルです。タップタイプとザグリ穴タイプ(D形)の2種類の取付が用意されており、使用状況にあわせて選択できます。耐食形のSYTS形はすべての構成部品をステンレススチールで製作しています。

SYT・SYTS形
