リニアブッシュ
トップボール
NBトップボールはボールの転がり運動を利用した直線運動機構です。従来品に無い自動調心性を備えておりFA機器・工作機・電気装置・光学機器・計測機器など多肢にわたって使用されています。
特長
Features
高負荷容量・長寿命

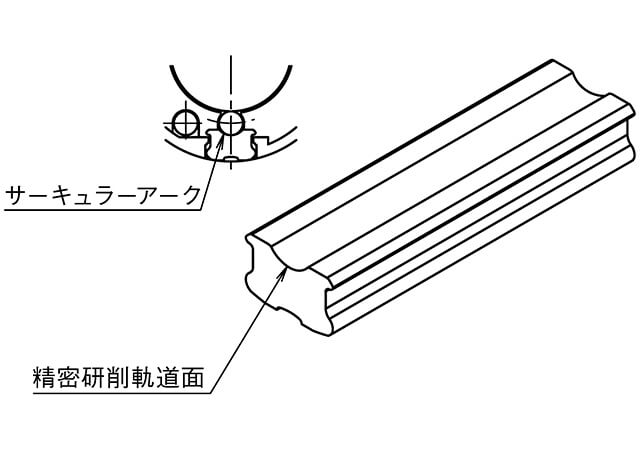

ロードプレートのボール接触軌道面はサーキュラーアーク状に精密研削加工されています。そのためスライドブッシュに比較し約3倍の負荷容量、約27倍の寿命が可能になりました。

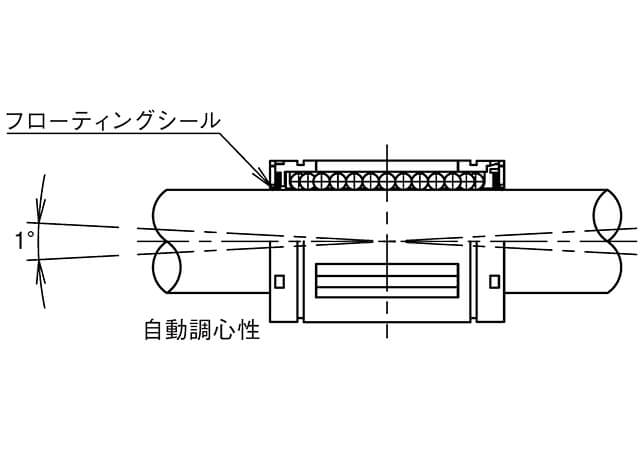

自動調心性
ロードプレートは中央部が厚く両端部ほど薄くなっていて、中央部を中心に調心運動が可能でハウジングとシャフトの加工・取り付けエラーを吸収します。
フローティングシール
フローティングシールは、NBトップボールの特徴である自動調心性が働いて両端面の外径、内径に偏心が生じてもスムーズにシャフトに追随します。またシールの有り、無しによる全長の変化も無くコンパクトデザインを可能としています。
高速化対応
NBトップボールは優れた高速性を可能にした製品です。運動速度は5m/sまで使用可能です。
すきま調整
ロードプレートは樹脂外筒にフリー状態で組込まれています。すきま調整用のハウジングに組込むことでボールとシャフトのすきま調整を可能にします。
トップボールユニット
トップボールユニットは、ハウジング内径等を適切な寸法に設定しており、トップボールの特長を最大限に発揮できます。
NBスライドブッシュはめあい互換タイプ
TMF形、TMA形はSM形スライドブッシュと使用軸径公差を合わせました。TMF形は取付が容易なフランジ形。TMA形はNBスライドユニットSMA形と取付方法が同じなので置換えが容易です。

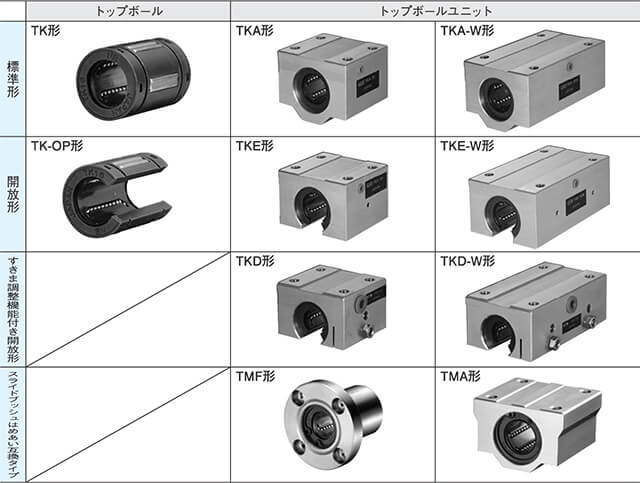

形式
Type
トップボール
Topball series
